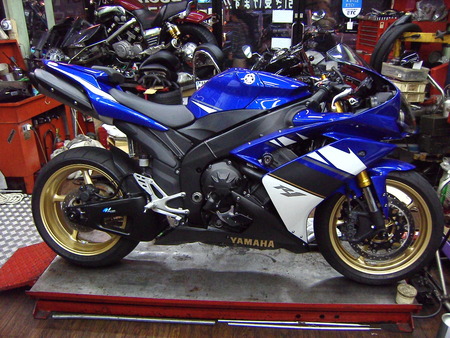

ヤマハ　‘０８　ＹＺＦ－Ｒ１　
ＥＴＣ取付を依頼されました。
今回はアンテナ分離型ETC車載器 ミツバ　MSC-BE31を選択

シート、タンク、左アンダーカウルを外して
アンテナ関係の配線を純正のワイヤーハーネスに沿うように
配線して高温になる部分や接触しそうな部分は
保護用のスパイラルチューブをかぶせます。
出来るだけ純正の配線の取り回しと同じように

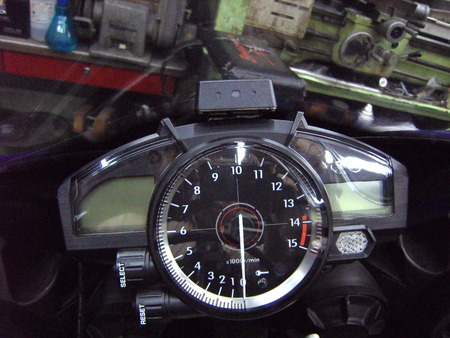

アンテナはメーターの上部に取付
本体はシートのしたに
アップマフラーのため、熱がこもるので取付は配慮して
ＥＴＣ本体がワンタッチで脱着出来るように
金具（ステー）を製作してカードの出し入れを簡単にしました。
車両情報が入ったガードでセットアップして
通信検査して終了です。
